Quadro Automação Sistema Solar Liga Desliga Inversor 32a 220

569 reales con 90 centavos

em 12x 55 reales con 25 centavos

Frete grátis

Saiba os prazos de entrega e as formas de envio.

Disponível 3 dias após sua compra

Devolução grátis

Você tem 30 dias a partir do recebimento do produto para devolvê-lo, não importa o motivo!

Garantia

Compra Garantida com o Mercado Pago

Receba o produto que está esperando ou devolvemos o seu dinheiro

Características principais

Marca3MAJ
ModeloQuadro de Transferência Automática Placa Módulo para Automação do Sistema Solar Rede Automático OffGrid Controle Bateria Pico Placa Controlador Temporizador Armar Desarmar Contatora Liga Desliga Inversor Emergência Backup M1 M2 M3
Potência32 A

Outras características

  • Tipo de conexão: Monofásico ou Bifásico

  • Tipo de quadro de transferência: Automático

  • Tempo de transferência: 1 s

  • Com monitoramento remoto: Não

  • Com partida remota: Não

Descrição

MAIS COMPLETO DO MERCADO

TENSÃO DE ALIMENTAÇÃO DO QUADRO: 220v tem que ser a mesma do inversor e da Rede

Produto para uso até 4000w em aparelhos ligados à contatora, podendo seu inversor ser de maior potência, não usar mais do que o recomendádo, risco de queimar o inversor.

Quadro de Transferência entre REDE x SOLAR

Somente para Sistema Solar OFF-Grid(com baterias), caso seu sistema for ON-Grid, não precisa de sistema de transferência.

Com este mesmo quadro pode ser usado como:
Para Ligar e Desligar o Inversor,
Para Ligar e Desligar o Invesor com Modo Forçado/Backup,
Para deixar o Inversor Ligado 24hs,
E serve também para Sistema de Emergência, caso falta a concessionária, ativa a Solar.

O módulo contém as funções abaixo:
Controle de Tempo para aguardar o Inversor ligar e mudar para Solar
Controle de Tempo para voltar para Concessionária
Controle de Pico (com tempo configurável)
Controle de Diferença de Tensão entre o banco de Baterias e o Display do Módulo
Modo Interrruptor Padrão ou de Pulso para caso o interrutor(botão) de seu inversor seja de Pulso.
Modo Forçado (On ou Off) server para caso falte a concessionária, reativar a solar em modo de Backup/Emergência.
Função Sono, desliga o display do Módulo para economizar bateria, contudo o mesmo fica em funcionamento.
Função 12 ou 24v - Ao selecionar 12v o módulo é configurado para ligar com 13.0v e desligar com 12.0v e ao selecionar 24v o módulo é configurado para ligar com 26.0v e desligar com 24.0v de forma automática (Serve para quem tem pouca prática com o produto).
*** Função que poderá ligar ou não o Interruptor do Inversor no módulo, caso tenha receio de abrir o seu inversor por causa da garantia no momento, então poderá usar ele ligado 24hs até que acabe a garantia e ai sim abrir o inversor e fazer a ligação para o módulo poder liga-lo e desliga-lo.

Conta também com algumas proteções do tipo:
Caso o módulo dê o comando para o inversor ligar e o mesmo não ligar, o Módulo tenta por mais 3 vezes e se mesmo assim não funcionar, cancela e fica somente na concessionária e ao mesmo tempo o Led indicador ficará piscando lentamente até que se veja o que está havendo com o inversor.
Caso o inversor entrar em proteção e não sair a Tensão, então o módulo reconhece que não há energia saindo do inversor e não arma a contatora, ficando somente na concessionária.
Caso algum equipamento ligado ao sistema solar por exemplo, geladeira, Ar Condicionado, etc, dê um pico alto e a tensão das baterias ficarem abaixo da programação mínima e acabar o tempo programado, o Módulo desarma a contatora, voltando para a concessionária, porém se antes do tempo acabar e a tensão das baterias subir e ficar acima da tensão mínima programada, continua com o sistema Solar ligado.
Caso esteja com a Solar Ligada e o Inversor apresentar problemas e entrar em proteção ou até mesmo queimar, o sistema desarma de imediato, voltando para concessionária.
Se o modo Backup estiver ON e estiver sem Energia da concessionária, o Módulo não desarma a energia Solar, só vai desarmar, caso esteja abaixo da programação estabelecida e tenha energia da concessionária.
Se o modo Backup estiver ON e estiver sem Energia da concessionária, como já vai estar na energia Solar, caso a concessionária volte, o Módulo aguarda o tempo para estabilizar a concessionária, caso cair novamente a concessionária e estiver dentro da contagem, recomeça novamente uma nova contagem, até que se estabilize por completo.

FUNCIONAMENTO:
Todos os dias quando a bateria ou o banco de baterias carregar e chegar na tensão programada, o Sistema é armado, ligando o Inversor primeiramente e conta o tempo pré-programado e após acabar o tempo o Sistema é transferido para para a Rede Solar, quando a bateria ou o banco de baterias estiver com a tensão baixa, o sistema solar é desligado e volta automaticamente da Energia Solar para a Concessionária. Essas trocas são feitas automaticamente, sem a necessidade de ficar monitorando. No outro dia repete o ciclo.

Neste modelo tem como fazer a troca da energia manualmente, apenas apertando um dos botões (desde que esteja dentro da programação estabelecida).

Nas trocas entre Solar e Rede, pode haver algum aparelho que possa reiniciar, por exemplo, Computador de Mesa, Dvr de câmeras, etc. Em 95% dos casos não haverá este problema.

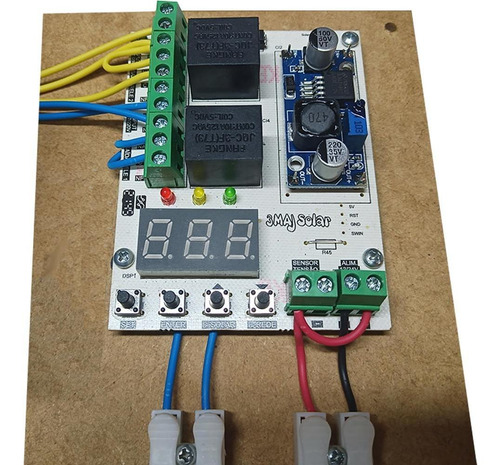

Características do Módulo:
Tensão de Alimentação: 12 ou 24v automático
Tensão de Aferição: de 10 até 60v
Temporizador para Solar: até 15 segundos
Temporizador para Rede: até 100 segundos
Entrada para Feedback Solar: Sim, 110 ou 220v
Entrada para Feedback Rede: Sim, 110 ou 220v
Módulo é Bivolt para Tensão AC (Rede e Solar)
Leds Indicadores: Rede, Solar e Falta de Rede
Entrada para Interruptor do Inversor: Sim
Função Backup: Sim
Função Controle de Pico: Sim
Temporizador para Solar: Sim
Temporizador para Rede: Sim
Função que detecta se o inversor entrar em Proteção: Sim
E muito mais...

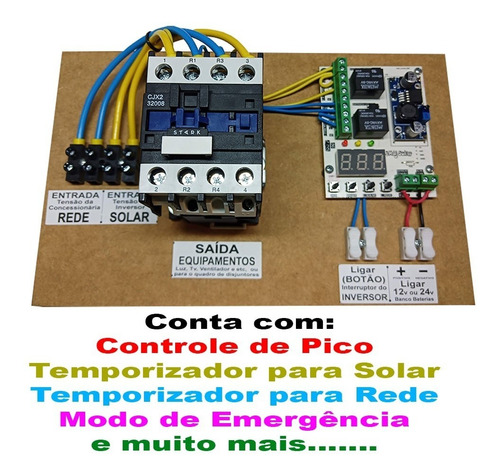

Características do Quadro:
1 Contatora: 32a 2na+2nf    220v
1 Placa de Comando 3MAJ01
1 Terminal do tipo Sindal
1 Placa de MDF
Trilho, terminais e cabos, etc
Pode haver variação de Cores

SEM DISJUNTOR

TENSÃO DE ALIMENTAÇÃO DO QUADRO: 220v tem que ser a mesma do inversor e da Rede

Conteúdo da Embalagem:
01 unidade, já montado conforme fotos
